Réalisation de joint moteur en papier par CNC

Pour refaire des joints de carburateur pour une Golf 1 cabriolet avec une CNC j’ai scanner l’ancien joint

utiliser gimp pour en crée unfichier SVG
Avec l’outil  j’ai sélectionner la partie noir du joint
Dans la fenêtre « Calque et brosse » j’ai choisi Chemin et brosse  puis « Sélection vers un chemin »
I
l suffit de faire un clic droit sur le chemin ainsi crée et « Exporter le chemin… »au format svg

En suite il faut utiliser pyCam disponible ici http://pycam.sourceforge.net
A

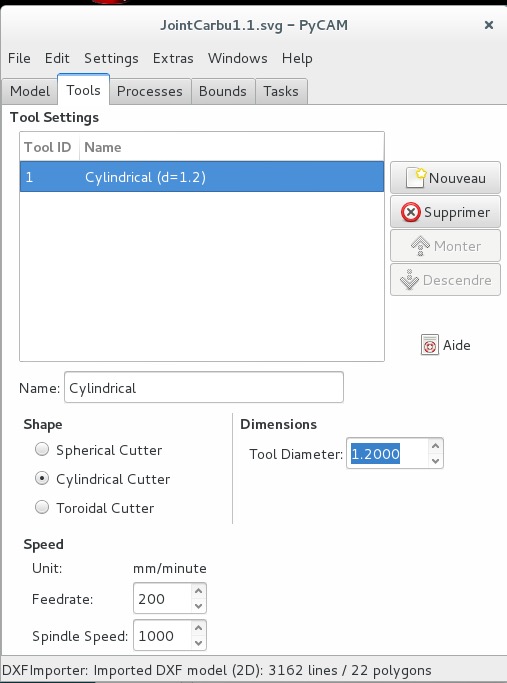

près avoir ouvert le fichier svp dans pycam il faut dans le 2eme onglet « Tools » séléctionner et paramètré l’outil de coupe

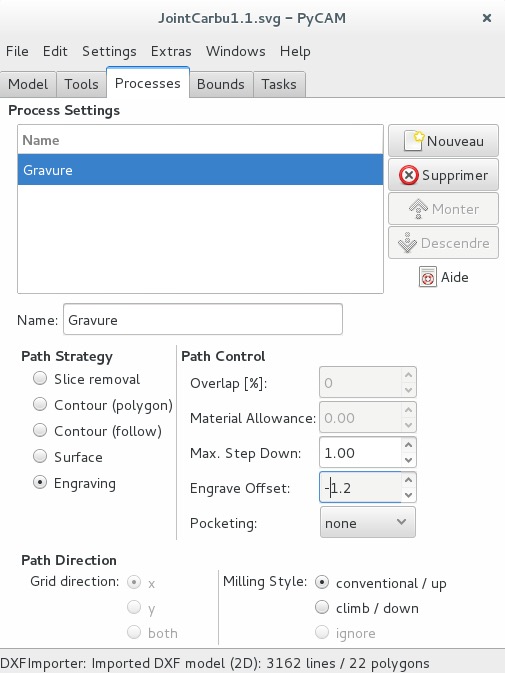

Dans le 3eme onglet « Processes » choisir gravure

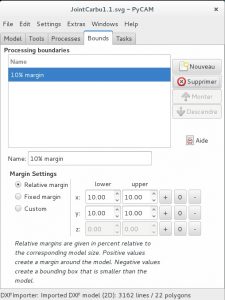

Dans le 4eme onglet « Bounds » choisir 10% margin

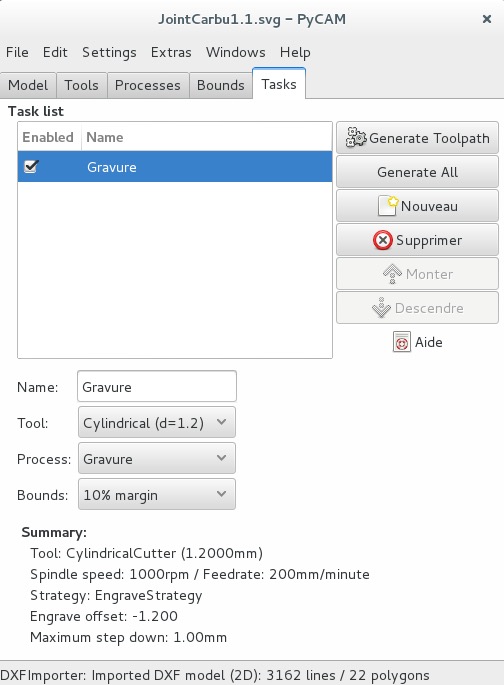

Pour finir dans le dernier onglet « Tasks »
sélectionner Gravure et le bouton Generate All

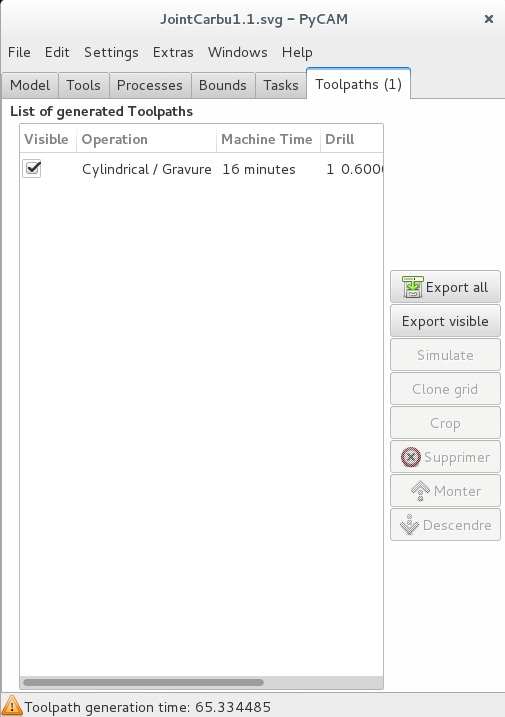

après un certain temps plusieurs minutes a plusieurs heures en fonction de votre « PC » et de la complexité de votre joint un nouvel onglet « Toolpaths (1) » permet d’exporter le fichier crée avec le bouton « Export visible »  pour le lancer sur votre CNC la réalisation.

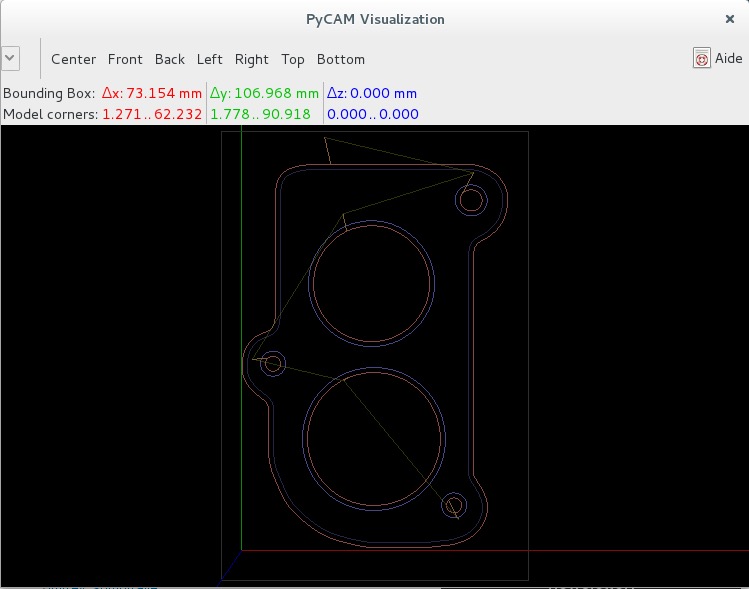

Une visualisation est disponible pour voir le parcours ainsi générer (En bleu le bord du joint et en violet le parcours de l’outil)
